Comment choisir le bon clapet anti-retour?
Lorsque vous choisissez un clapet anti-retour pour votre application, vous devez tenir compte de différents facteurs. Il n’y a pas un modèle universel de clapet anti-retour convenant à toutes les applications. Le choix du clapet optimal se fait suivant différents critères de sélection qui varient selon les cas et les applications.
Notre gamme comprend différents types de clapets anti-retour, tels que les clapets à boule, les clapets à battant, les clapets à double battants, les clapets à disques. Chaque type ayant ses propres avantages et inconvénients. Pour plus de détails, n’hésitez pas à explorer notre gamme de clapets anti-retour.
Clapets à boule
En général, les clapets à boule sont simples et peu coûteux. Leurs avantages sont divers. Ils sont très compacts et le fait qu’ils n’ont pas de composants mobiles externes, ce qui aide à maintenir un prix bas et une fiabilité élevée. Un inconvénient pour certaines applications pourrait être qu’ils n’ont pas d’indicateur ouvert/fermé.
Pour plus de détails, veuillez visiter la section sur les clapets à boule.

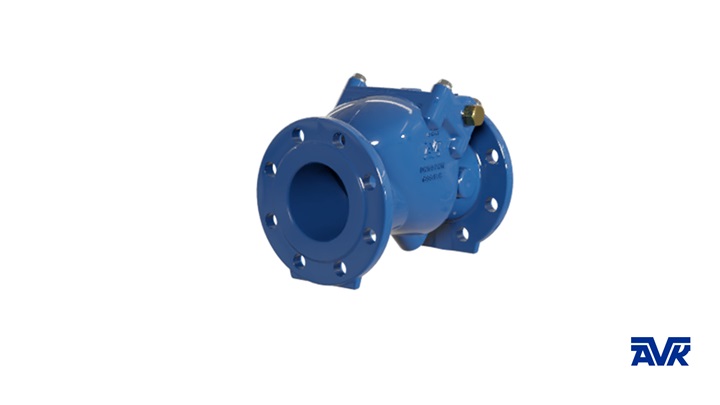

Clapets à battant
Les clapets à battant sont les clapets anti-retour les plus courants. Ils sont peu coûteux et comme ils se ferment de façon automatique, ils n’ont pas besoin de puissance externe ou de contrôle pour fonctionner - seule le sens de circulation du fluide détermine le fonctionnement du clapet Les clapets à battant avec à extrémité d'axe fermée n’ont pas d’indicateur ouvert/fermé, Le plus souvent, ces clapets à battant sont montés avec levier et contrepoids ou avec levier et ressort. Ces deux variantes permettent aussi une vérification visuelle de la position fermée/ouverte.
Pour plus de détails, veuillez visiter la section clapets à battant.
Clapets à battant à double excentricité
Les clapets à battant à double excentricité est semblable en apparence à une valve papillon excentrique. Le corps de la valve de type “double bride” de longueur courte. Le disque est maintenu en place à l’aide d’un axe qui est placé excentriquement à partir de la ligne centrale du corps dans les axes horizontaux et verticaux.
La double excentricité de l’arbre fait que la partie inférieure du disque occupant une plus grande zone dans la trajectoire d’écoulement du fluide. Par conséquent, le disque commence à s’ouvrir à des débits très faibles. Ce clapet est donc couramment utilisé dans les systèmes de pompage à faible débit et aussi pour les flux de type “pulsants”.
Lors de l’inversion du débit, le disque se ferme à l’aide de la gravité et la partie supérieure du disque au-dessus de l’axe de l’arbre pousse contre le flux agissant ainsi comme un frein hydraulique amortissant la course du disque qui retourne à la position fermée. Les clapets à battant à double excentricité peuvent être fournis avec des leviers et des contrepoids permettant d’ajuster de façon plus précise les caractéristiques de fermeture du clapet. De façon générale, ce type de clapet est idéal pour réduire le risque de coups de bélier.
Comme l’axe dans sa partie interne se trouvent à l’intérieur du flux, Le clapets à battant à double excentricité est utilisée avec des fluides “propres” comme de l’eau potable ou des effluents traités. Pour plus de détails, veuillez consulter les informations sur notre clapet à battant à double excentricité.

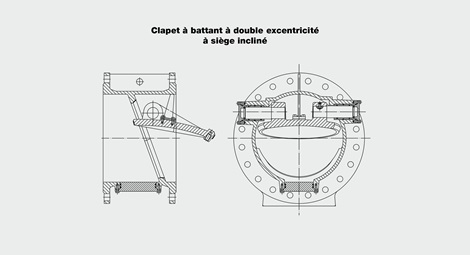

Clapets à battant à double excentricité à siège incliné
Ce type de clapet est offre une protection importante contre les coups de bélier.
L’axe maintenant le disque de ce clapet est positionné de façon “double excentrique” et le siège n’est plus vertical mais angulaire. Cela réduit la course du clapet, réduisant aussi le temps nécessaire à la fermeture. Ce type de clapet peut être installée avec un amortisseur hydraulique optionnel qui est situé à la base interne du corps du clapet.
Les amortisseurs hydrauliques sont recommandés, surtout lorsque les clapets sont installés dans des applications où la fréquence d’ouverture et de fermeture sont nécessaires. Dans ces conditions, l’amortisseur protégera fortement le clapet d’une usure accélérée de ses pièces mobiles internes.
La conception inclinée du siège permet également à ces clapets de fermer à des pressions très faibles. Pour plus de détails, veuillez consulter nos informations sur les clapets à battant à double excentricité à siège incliné.
Quels critères de sélection prendre en compte lors du choix de vos clapets anti-retour
Les principaux éléments à prendre en compte sont la compatibilité avec le(s) fluide(s), les caractéristiques de flux, les pertes de charge, Les coups de béliers possibles et aussi le coût total d’acquisition (TCO). Pour des performances optimales, il est bien sûr important de choisir votre clapet en respectant les caractéristiques spécifiques de l’installation.
Fluide
Tous les clapets anti-retours sont conçues pour fonctionner en contact avec de l’eau et des eaux usées traitées, mais le contact avec des eaux usées brutes, des eaux usées non traitées peut causer certains problèmes. Lors de la sélection d’un clapet pour ce type de fluides, vous devrez évaluer si la présence de particules solides dans le fluide peut potentiellement affecter le bon fonctionnement du clapet.
Caractéristiques du débit
Lorsqu’un clapet anti-retour se ferme très rapidement, il peut encaisser des surtensions. Toutefois, la fermeture rapide ne protège pas contre l’impact de l’eau causé par le démarrage et la désactivation des pompes. D’autre part, des hausses de pression peuvent également se produire lorsque la vanne est ouverte trop rapidement et la pression dans le tuyau augmente soudainement rapidement.
Perte de charge
La perte de charge est fonction de la vitesse du fluide et est aussi affectée par les conditions d’écoulement du système et la surface interne u clapet. La géométrie du corps du clapet et la conception de la fermeture déterminent la zone d’écoulement à travers le clapet et impactent donc également les pertes de charges.
La perte de charge à considérer est une combinaison de perte de charge tactique (causée par la différence d’altitude) et de la perte de charge due au frottement (causée par l’intérieur des tuyaux et des vannes ou clapets). Il existe un certain nombre de formules pour le calcul de la perte de charge et l’évaluation des vannes ou clapets sur cette base. Le plus commun est probablement le coefficient d’écoulement de la quantité d’eau passant par la valve à une certaine baisse de pression pendant un certain laps de temps. Cependant, pour les comparaisons, le coefficient de résistance Kv est considéré comme le meilleur choix.
Total cost of ownership
Le coût de votre clapet anti-retour ne se résume pas seulement au le simple prix d’achat. Pour certaines installations, les coûts principaux sont les coûts d’achat et d’installation, mais dans d’autres cas, les coûts liés à l’entretien ou le coût énergétique peuvent être tout aussi importants, voire plus importants. Lorsque l’on considère les coûts comme un critère de sélection pour un clapet anti-retour, il est important de prendre l’ensemble des coûts (TCO) en considération. En général, plus la construction d’un clapet anti-retour est simple, plus les exigences d’entretien et donc les coûts liés à l’entretien sont faibles.
Anti-retour
Il faut vérifier les résultats de la fermeture clapet suite à la poussée de pression du système.
La première étape de ce processus est de contrôler ce qui se passe lorsque les pompes s’arrêtent et que le débit est inversé. Il arrive qu’une certaine quantité de fluide s’écoule à travers le clapet avant qu’il n’arrive à une position entièrement fermée. Ensuite, Ce flux inverse est interrompu et le changement de vélocité du flux transforme l’énergie cinétique du fluide en pression.
Un slam sonne comme si le disque ou la balle de la soupape de contrôle frappe le siège et peut faire un peu de bruit. Cependant, le son n’est pas causé par la fermeture physique, mais par une onde sonore résultant d’une pointe de pression qui étire la paroi du tuyau. Pour éviter complètement de claquer, la vanne de contrôle doit se fermer avant que toute vitesse inverse puisse se produire. Malheureusement, cela n’arrive pas. La géométrie de la vanne détermine la quantité d’écoulement inverse qui se produira de sorte que plus la vanne se ferme rapidement, moins il claque.
Comme les vannes de contrôle de balançoire ont le disque dans le flux aidant à la fermeture rapide, ils ont de meilleures caractéristiques de non-slam, mais aujourd’hui la plupart des pompes sont la fréquence convertie leur permettant d’ajuster le temps de démarrage et de fermeture afin d’éviter le marteau d’eau.
Les vannes de contrôle peuvent être installées horizontalement et verticalement. Le claquage peut être un problème plus important pour les installations verticales puisqu’un débit vertical s’inverse plus rapidement, mais une installation verticale permet à la gravité d’aider à fermer la vanne rapidement.
Le résultat est un son très fort qui se propage dans le tuyau et entre en collision avec l’intérieur des parodies. Pour éviter cela, le clapet anti-retour doit se fermer immédiatement avant qu’un écoulement inversé ne se produise. Malheureusement, cela n’arrive pas toujours. La conception du clapet de retenue détermine la quantité d’écoulement inversé qui se produira. Plus la vanne peut se fermer rapidement, moins il y aura de risque coups de béliers dans les tuyaux.
Les clapets anti-retours à battants ont l’obturateur dans le flux, ce qui aide à la fermeture rapide. Ils ont donc de meilleures caractéristiques pour éviter les coups de bélier. Il faut aussi noter qu’aujourd’hui la plupart des pompes ont des réglages permettant d’ajuster le temps de démarrage et de fermeture afin d’éviter les coups de bélier.
Les clapets anti-retours peuvent être installées horizontalement et verticalement. Les installations verticales ont certainement plus de risques de choc violent du clapet puisqu’un débit vertical s’inverse plus rapidement, mais une installation verticale permet aussi à la gravité d’aider à fermer rapidement le clapet.
