Qu'est-ce qu'un clapet?
Les clapets anti-retour interviennent dans les systèmes de conduites pour éviter le refoulement dans le réseau. Un clapet anti-retour ne permet qu'un seul sens d'écoulement. Si le sens change, le clapet anti-retour se referme pour protéger d'autres systèmes, pompes ou vannes dans le réseau, contre les coups de bélier.
Les clapets anti-retour pour protéger la pompe

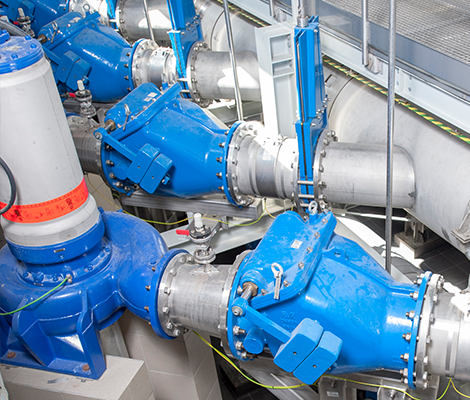

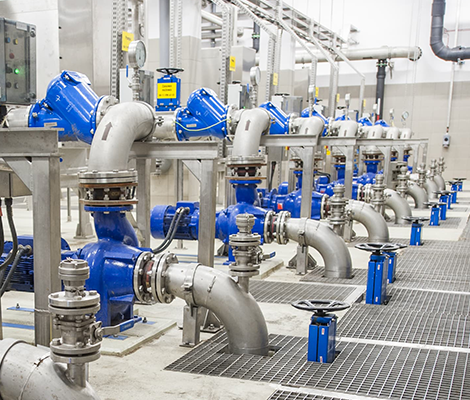

Les clapets anti-retour sont présents dans différentes applications. Ils sont par exemple placés à la sortie d'une pompe pour la protéger contre le refoulement. Les pompes centrifuges sont les pompes à eau les plus utilisées. Elles ne sont pas auto-aspirantes et les clapets anti-retour sont donc cruciaux pour maintenir l'eau dans les conduites. Les clapets anti-retour sont aussi utilisés dans les systèmes HVAC, par exemple dans les grands bâtiments où un liquide de refroidissement est pompé à de nombreux étages. Les clapets anti-retour empêchent dans ces applications le refoulement du liquide de refroidissement.
Rentabilité des clapets anti-retour
Lors du choix d'un clapet anti-retour, il est important de réaliser une analyse coûts-bénéfices pour votre application. L'accent est souvent mis sur la limitation des coûts et parallèlement sur des pertes de charge aussi faibles que possible. Lors du choix des clapets anti-retour, une sécurité accrue signifie généralement des pertes de charge plus importantes.
Pour être certain que le clapet anti-retour protège le système, chaque installation doit être évaluée individuellement par rapport au risque de coup de bélier et aux pertes de charge acceptables face au coût financier.

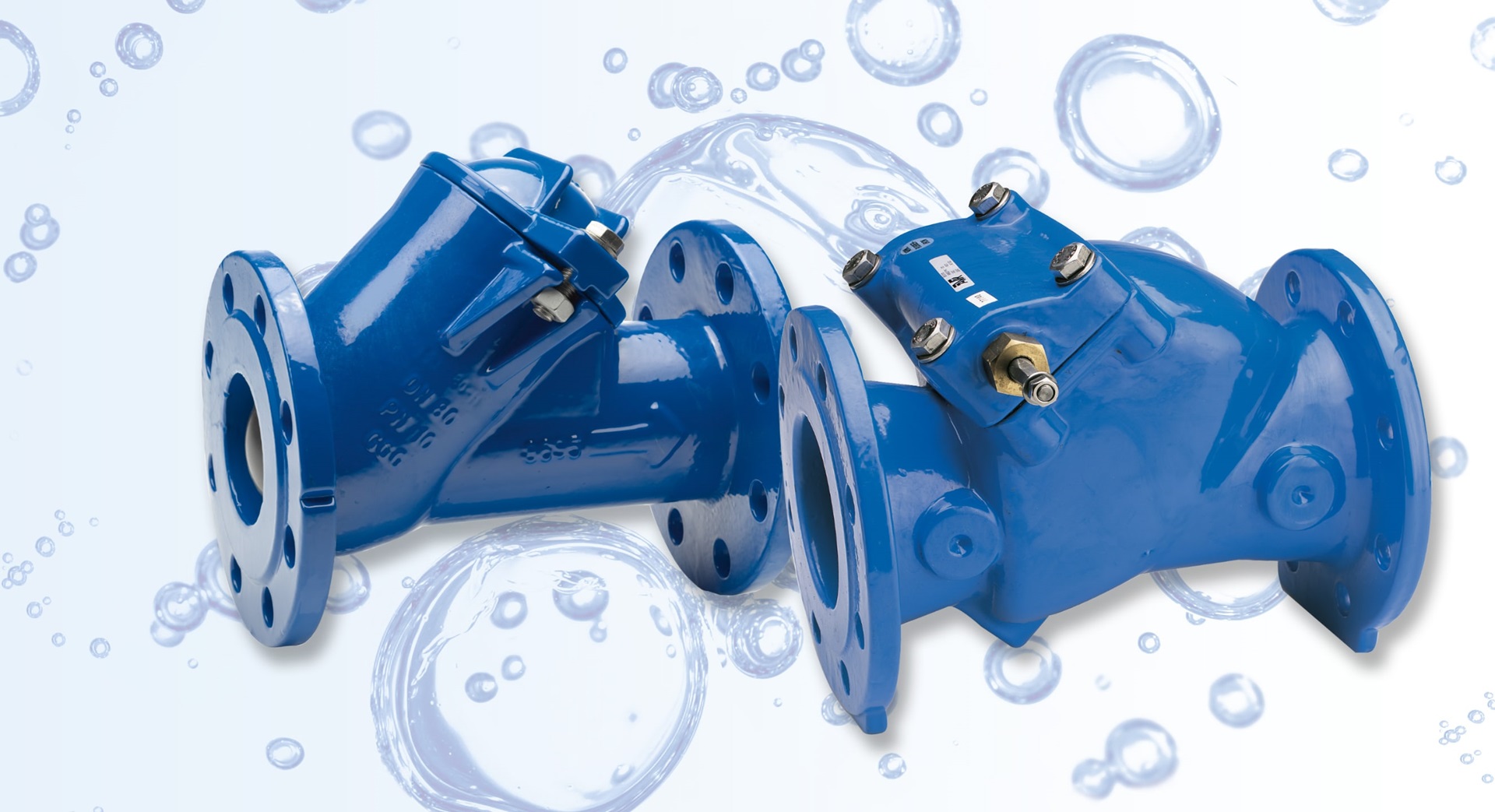

Les clapets anti-retour les plus courants pour l'eau potable et l'eau usée sont les clapets à battant et les clapets à boule. AVK propose une large gamme de clapets à battant et de clapets à boule avec passage intégral et faibles pertes de charge, ce qui débouche sur une utilisation maximale de la capacité de pompage. Les clapets anti-retour peuvent être installés horizontalement et verticalement et sont faciles à entretenir.
Coup de bélier et pics de pression
Qu'est-ce qu'un coup de bélier?
Le coup de bélier dans un système de canalisation est causé par un changement rapide de la vitesse d'un fluide et résulte d'un arrêt soudain du fluide en mouvement, par exemple à cause d'un obstacle dans la canalisation. Une vanne qui se ferme trop rapidement, par exemple, envoie une onde de choc dans la canalisation qui peut endommager à la fois le tuyau et l'équipement. L'onde de choc se propage dans la canalisation jusqu'à ce que son énergie soit complètement dissipée et que les pressions soient égalisées. Cela peut provoquer une augmentation localisée de la pression et produire des bruits forts, ressemblant parfois à un bruit de marteau, causés par l'expansion du tuyau.
Pourquoi des pics de pression se produisent dans les tuyaux
Lorsqu'une onde de pression se produit, bien qu'elle ne soit que de très courte durée, elle peut amplifier la pression normale du système jusqu'à 10 fois ou plus. Cela peut causer des dommages importants au système, tels que des fissures dans les tuyaux, des éclatements, de la cavitation et de l'implosion en raison de la pression du vide formé. Outre les coûts et les temps d'arrêt causés par ces défaillances, les risques pour la santé et la sécurité sont également importants. Ces défaillances peuvent parfois être le résultat d'une surpression importante mais aussi être causées par des surpressions répétées qui finissent par entraîner une défaillance par fatigue du système.
