Comment choisissez-vous le meillieur manchon
Les nombreuses sortes de manchons et adaptateurs à brides semblent se ressembler lorsqu’il s’agit de leurs applications et possibilités d’installations.
Les raccords universels sont également fréquemment nommés « larges tolérances ». Ces deux catégories peuvent ensuite être divisées entre raccords autobutées ou non-autobutées. Il y a donc quatre catégories principales:

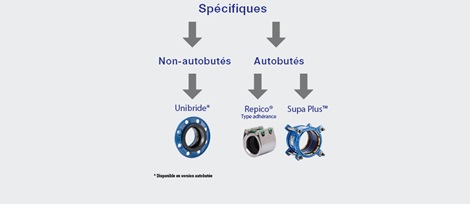

Manchons spécifiques non-autobutés
Ces raccords ont la conception la plus simple et ne peuvent être utilisés que sur certains types de conduites et pour des diamètres donnés. Leur simplicité fait de ces raccords le choix le plus fréquent lorsque le client ne juge pas un raccord autobuté nécessaire.
Ils sont principalement utilisés pour de nouvelles installations où le tuyau est connecté à d’autres conduites ou est stabilisé d’une manière ou d’une autre, par exemple par l’utilisation de blocs de béton. Les possibilités d’applications restreintes et la conception simple de ces raccords conduisent généralement à un coût peu élevé.
Les produits AVK correspondants à cette catégorie sont les unibrides, série 05/66 pour fonte ductile.
Manchons spécifiques autobutés
Les raccords spécifiques de cette catégorie sont comparables avec les raccords non-autobutés. Cependant, les raccords autobutés sont conçus pour résister aux forces de tractions dues aux pressions internes aux conduites, ainsi que pour supporter le poids du reste de l’installation.
Ce type de raccord est généralement pourvu de segments d’accroche solidaires du joint d’étanchéité. Ces segments se resserrent sur le tuyau lorsque le joint se comprime, ce qui assure une résistance totale contre les tractions appliquées sur la conduite. Ce type de raccord est généralement choisi pour des nouvelles installations dans des tranchées ouvertes, et lorsque des tests de pression doivent avoir lieu avant de les refermer.
Les produits AVK correspondants à cette catégorie sont les unibrides série 05/60 pour PE/PVC et série 05/26 pour fonte ductile. La gamme Supa Plus™ avec les manchons droits série 621, les adaptateurs à bride série 623, ainsi que la gamme Repico type adhérence série 745/01 et série 745/03.

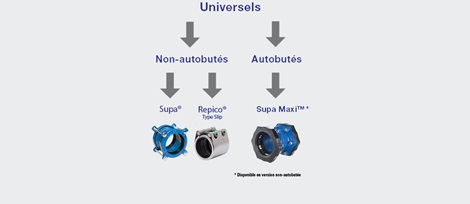

Manchons universels non-autobutés
Un raccord universel permet la flexibilité dans le choix des matériaux et des diamètres extérieurs de tuyaux. Les tolérances sur les diamètres extérieurs varient entre 20 et 40 mm, en fonction de la taille du raccord. Sur la plupart des marchés ce type de raccord est choisi dans les situations où les conduites doivent être réparées ou changées par petites sections. Puisque les anciennes conduites sont le plus souvent remplacées par de nouveaux matériaux, les raccords doivent pouvoir couvrir différents diamètres, et ce dans les tolérances de chaque DN. Les anciennes conduites sont maintenues en place par la terre, c’est pourquoi une fonction autobutée n’est pas nécessaire.
Les produits AVK correspondants à cette catégorie sont les raccords type Supa®, manchons droits série 601, manchons dissymétriques série 602 et raccords à bride série 603 et les manchons Répico type Slip série 745/20 et série 745/28.
Mancons universels autobutés
Ce sont les raccords les plus complets disponibles sur le marché. Ils offrent à la fois la flexibilité par rapport au diamètre extérieur de la conduite et la résistance aux tractions dues à la pression interne de la conduite ainsi qu’au poids du reste de l’installation. Ces deux propriétés en font le produit idéal pour les réparations dans les grands projets de rénovation, puisque ce raccord s’adapte à la plupart des diamètres de tuyaux tout en évitant que le tuyau ne bouge lors des tests de pressions.
Beaucoup de clients portent leur choix sur des raccords universels autobutés plutôt que sur des raccords universels non-autobutés, même sur des petits projets de rénovation, afin d’éviter de devoir prendre un stock des deux types.
Les produits AVK correspondants à cette catégorie sont les raccords Supa Maxi™, manchons droits série 631, manchons dissymétriques série 632, adaptateurs à bride série 633, bouchons d’extrémité série 634 et manchons de transition série 635.
Vous avez encore des questions? Contactez-nous pour tout renseignement.
