Caractéristiques et avantages des vannes annulaires AVK
Nous offrons une gamme étendue et unique de vannes annulaires en matériaux de qualité. Notre assortiment standard comprend des vannes DN80 à DN1600 et PN10, 16, 25 et 40. Sur demande, nous pouvons proposer des vannes jusqu'à DN2000 et en PN64 et PN100. Nos vannes conviennent donc également aux canalisations de grand diamètre et/ou de pression élevée.
Conception dernier cri

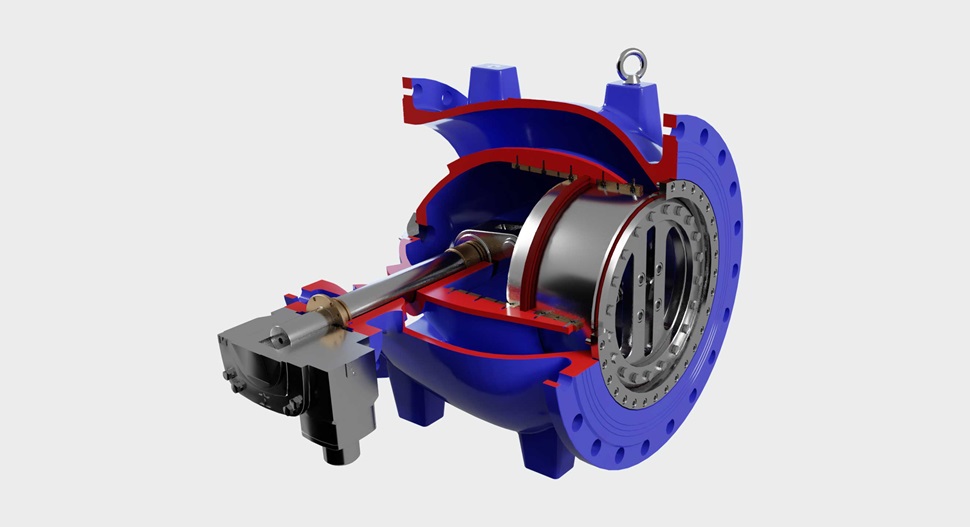

Les vannes annulaires AVK présentent un corps monobloc. Cette conception novatrice assure un passage optimal et donc une limitation des pertes de charge en position ouverte.
Nos vannes annulaires ont un couple de manœuvre très faible, car le piston est toujours à l'équilibre hydraulique avec une force égale de part et d'autre, quelle que soit la position de la vanne. Cette caractéristique permet de réduire considérablement les coûts liés au fonctionnement de l'actionneur et du réducteur.
Qualité élevée et longévité garantie
Tous les composants internes et parties mobiles sont en acier inoxydable, pour une longue durée de vie. Le corps est intégralement protégé par un revêtement époxy antistatique. Le joint bidirectionnel principal est positionné hors du flux, ce qui assure sa longévité. La conception permet par ailleurs un remplacement aisé du joint, sans avoir à démonter la vanne de la conduite. Le piston compact se déplace sur 4 à 6 rails en bronze remplaçables qui garantissent un niveau de vibration très faible.
Les vannes annulaires AVK sont soumises à un contrôle strict de la qualité à l'aide d'équipements modernes, entre autres des bancs d'essai statiques et dynamiques. Les paramètres de qualité sont alors scrupuleusement contrôlés par nos collaborateurs expérimentés.
Options
Différentes options sont possibles pour la commande et la prévention du phénomène de cavitation.
Caractéristiques et avantages principaux des vannes annulaires AVK :
- Corps monobloc
- Composants internes et boulonnerie en acier inoxydable pour une longévité élevée de la vanne
- Tous les composants sont revêtus d'un traitement époxy d'une épaisseur minimale de 250 µm, de teinte RAL 5005 (bleu)
- Un double joint torique isole complètement l'axe d'entraînement
- Pression équilibrée dans la chambre intérieure pour un couple de manœuvre faible
- 4 à 6 rails de guidage pour un niveau de vibration extrêmement faible
- Joints en polyuréthane thermoplastique (TPU) pour une résistance élevée à l'usure
- Étanchéité en technopolymère pour une résistance élevée à l'usure
- Débit symétrique grâce à la conception hydrodynamique
- La partie intérieure de la vanne est optimisée pour garantir un coefficient de perte de charge faible en position totalement ouverte.
