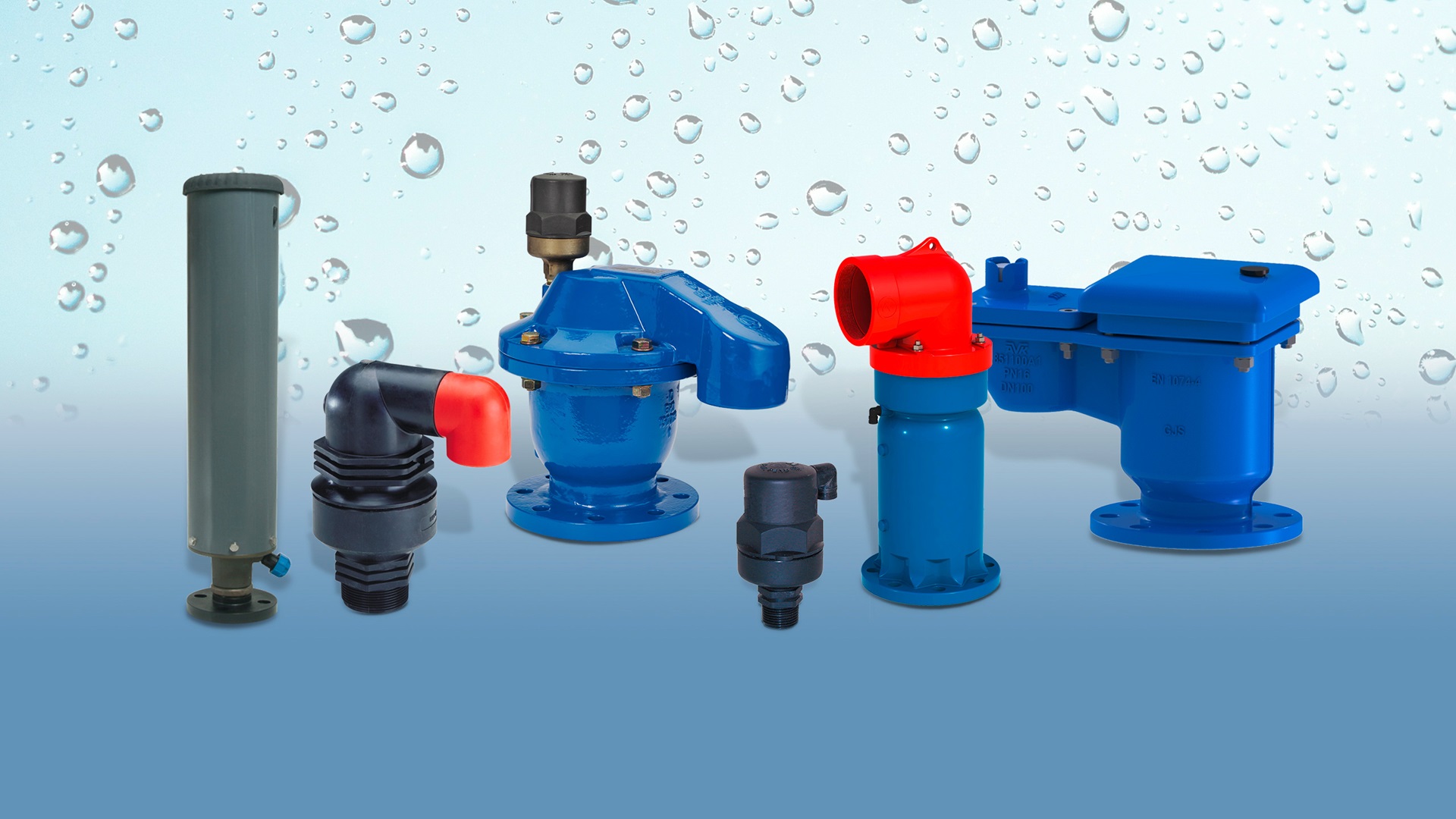

Ventouses AVK pour les réseaux d'approvisionnement en eau
Performances optimales, entretien minimal et longévité sont les caractéristiques de notre large gamme de ventouses. Elles sont disponibles en matériaux composite, alliant résistance, légèreté et une efficacité optimale.
Il existe trois principaux types de ventouses installées dans les réseaux AEP : purgeurs (ventouses simple fonction), ventouses double fonction et ventouses triples fonctions. En savoir plus sur la gestion des gaz dans les canalisations, le fonctionnement des ventouses et leur emplacement sur un réseau.
Purgeurs automatiques AVK – ventouses simple fonction
Les purgeurs automatiques AVK fonctionnement grâce à un flotteur et un joint déroulant très sensible à l’accumulation d’air dans la ventouse. Ils permettent une évacuation efficace de l'air dans une conduite sous pression. Le purgeur est léger et compact et possède un orifice 12 mm² permettant l'évacuation de l'air à des débits élevés. Tous les composants sont fabriqués dans des matériaux résistants à la corrosion. Nos purgeurs sont disponibles avec un corps en polyamide armé (série 701/10) ou en fonte ductile (sur demande spécifique).

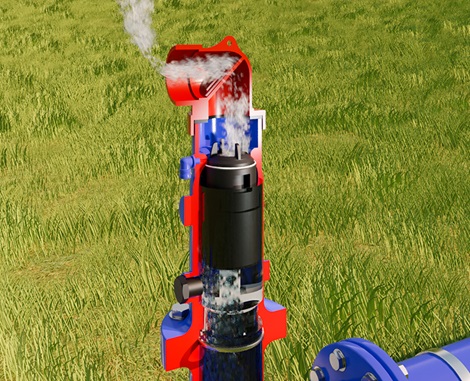

Fonctions des purgeurs automatiques – ventouses simple fonction
- Évacuer les poches d’air de la conduite sous pression, le flotteur descend dans le corps de la ventouse, provoquant la libération du joint déroulant et l’ouverture très progressive de l’orifice d’échappement, permettant à l'air d’être libéré. La très grande progressivité de l’ouverture permet un contrôle et une gestion parfaits de la poche d’air.
- Lorsque l’air est évacué, le niveau d’eau remonte dans le corps de la ventouse entraînant avec lui le flotteur. Le joint déroulant vient recouvrir progressivement l’orifice d’échappement jusqu’à sa fermeture complète.
Ventouses double fonction
Les ventouses double fonction AVK (sur demande spécifique) présentent une conception dynamique permettant une décharge ou une admission d'air à grand débit tout en empêchant une fermeture prématurée due au flux d’air. La conception spéciale du siège d’étanchéité composée de bronze et de caoutchouc EPDM assure une longévité accrue et ne nécessite aucun entretien
Ventouses triple fonction

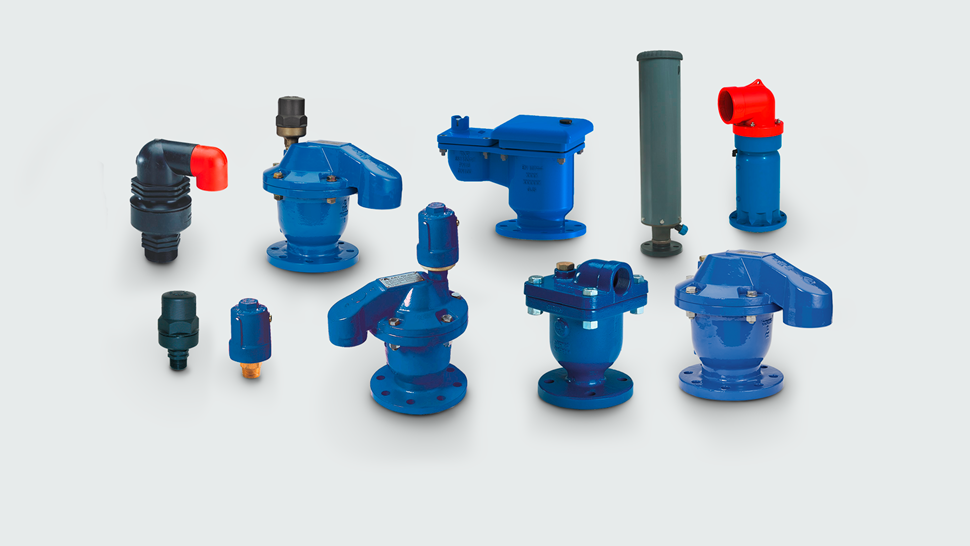

Les ventouses triple fonction AVK combinent les fonctions des deux types de ventouses précédentes : purgeur automatique et grand orifice pour grands débits. Nous proposons 5 ventouses principales :
- Ventouse triple fonction en polyamide armé avec joint déroulant (701/40)
- Ventouse triple fonction en polyamide qui combine une ventouse double fonction grand débit et une purge automatique. (701/50)
- Ventouse triple fonction en fonte ductile qui combine une ventouse double fonction grand débit et une purge automatique. (701/60)
- Ventouse souterraine composée avec un corps en PVC/PP (701/84)
- Flotteur double en ABS avec corps en fonte ductile (S851/41)
La ventouse souterraine AVK série 701/84 est conçue pour réduire les coûts de pose en permettant de s’affranchir d’un regard, et en économisant de l’espace. Elle résiste au gel et convient aux circulations importantes telles que les routes et les bâtiments, là où la pose d’un regard pourrait fragiliser le sol en surface.

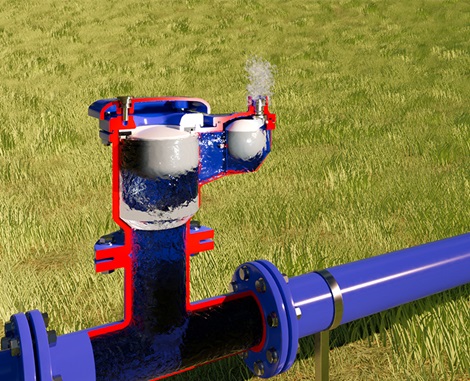

Fonction des ventouses triple fonction
Lors de la vidange de la canalisation, le flotteur s'abaisse complètement, permettant l'admission d'un grand volume d'air par le grand orifice.
Lors du remplissage de la canalisation, le débit d'eau force l'air à sortir par le grand orifice.
