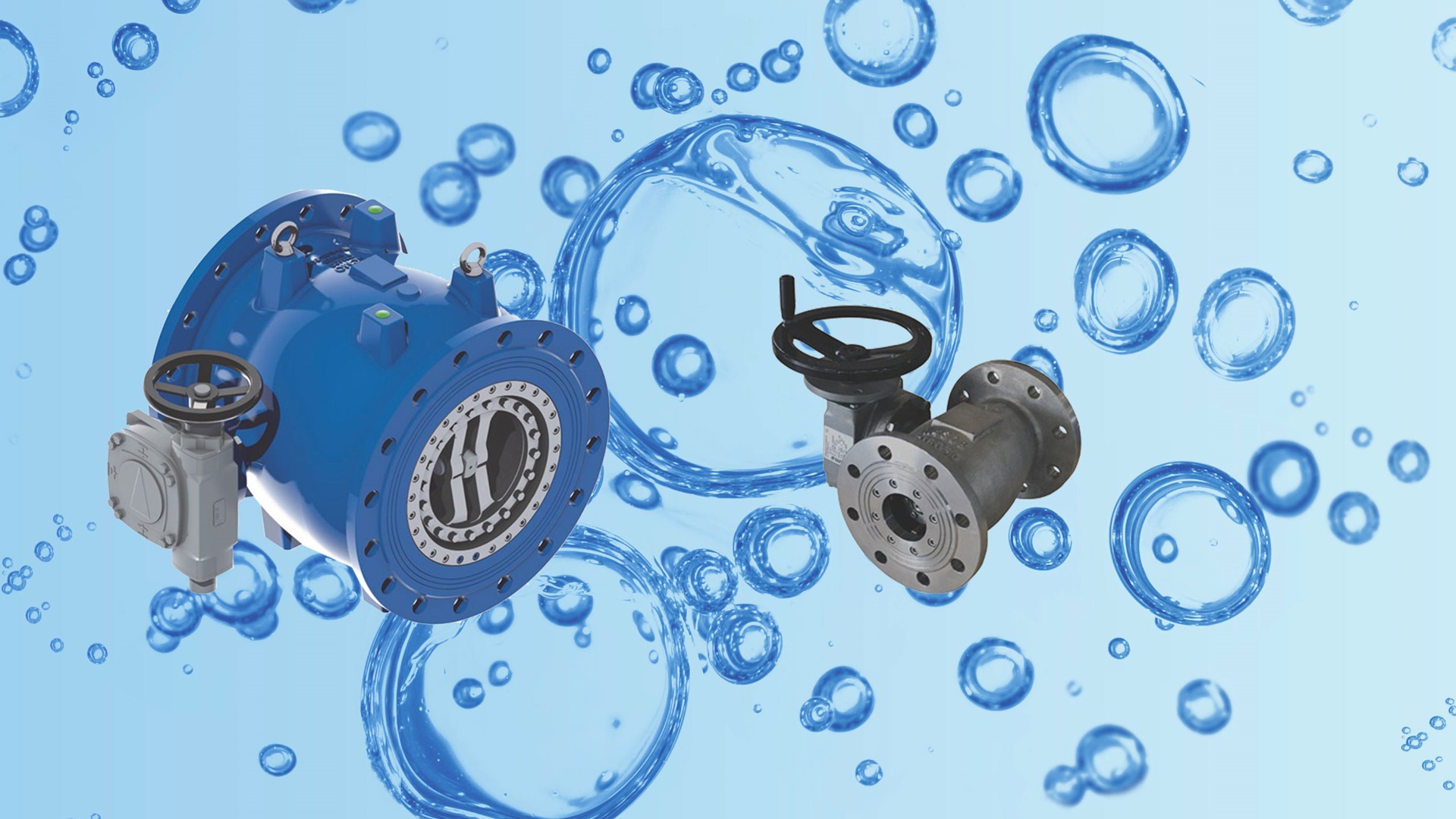

Présentation de notre nouvelle gamme de vannes annulaires

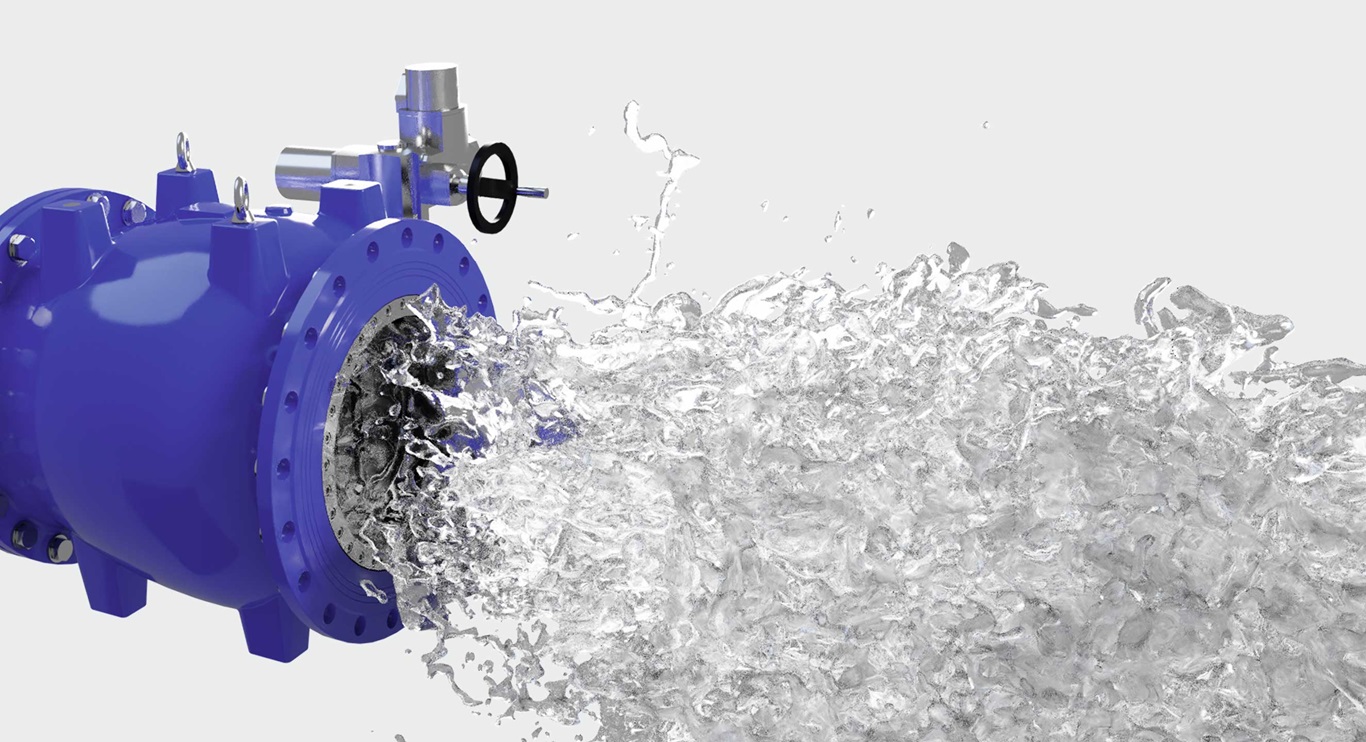

Les vannes annulaires, parfois appelées vannes équilibrées ou vannes à piston, sont conçues pour la régulation de précision dans les réseaux d'eau à fort débit et haute pression. La précision est obtenue par le mouvement fin du système bielle-manivelle qui permet au réducteur de transmettre au piston la consigne de régulation.

Les vannes annulaires AVK ont des couples de manœuvre très faibles car le piston est toujours à l’équilibre hydraulique avec une force égale de part et d’autre du cylindre quelle que soit la position de la vanne. Cela permet de réduire les coûts liés à l’actionneur (dimensionnement, puissance, consommation énergétique)

Fonctionnalités des vannes annulaires AVK :

• Construction autour d'un corps monobloc
• Boulonnerie et parties internes en acier inoxydable
• Toutes les parties en fonte sont revêtues d'au moins 250 µm d'époxy par fusion électrostatique
• Double étanchéité de l'axe
• Le joint principal est positionné hors du flux en sortie de vanne
• 4 à 6 rails permettent de réduire les vibrations à des niveaux très faibles
• Joints en polyuréthane thermoplastique (TPU) à haute résistance à l'abrasion
• Pression équilibrée entre les deux chambres pour de faibles couples de manœuvre.

Notre gamme standard :

• Série 872/00-001 - PN10/16, avec réducteur, DN 80 à 1600
• Série 872/00-002 - PN25, avec réducteur, DN 80 à 600
• Série 872/00-003 - PN40, avec réducteur, DN 80 à 600

Nous proposons également sur demande des vannes annulaires jusqu'au DN 2000, PN 64 et PN 100. Nos vannes sont également recommandées pour la régulation dans les réseaux à grand diamètre et à haute pression. De nombreuses options sont disponibles : actionneur hydraulique, levier et contrepoids, amortisseur hydraulique, dispositif anti-cavitation (cylindre perforé, à fente, à ailettes conçus sur mesure en fonction des conditions hydrauliques de la vanne). La vanne est adaptée à chaque application suivant les conditions hydrauliques transmises.
