Pakketten type 2
Pakket 1
Inhoud
- Wandafsluiter
- Montageset met chemische ankers en afdichtingsrubber
- 1 geleidingsbeugel en spindelkap voor bediening met t-sleutel
Pakket 2
Geschikt voor montage in een gesloten put/kamer en voorzien van een spindelkap van het type F27.
Inhoud
- Wandafsluiter
- Montageset met chemische ankers en afdichtingsrubber
- 1 geleidingsbeugel en spindelkap voor bediening met t-sleutel (aan plafond gemonteerd)
Pakket 4
Geschikt voor montage in een open put/kamer en voorzien van een handwiel bevestigd op een vloerkolom.
Inhoud:
- Wandafsluiter
- Montageset met chemische ankers en afdichtingsrubber
- Muur/vloerbeugel, vloerkolom ISO5211
- F10 en handwiel
- 1 geleidingsbeugel
Pakket 5
Geschikt voor montage in een gesloten put/kamer en voorzien van een handwiel bevestigd op een vloerkolom.
Inhoud
- Wandafsluiter
- Montageset met chemische ankers en afdichtingsrubber
- Vloerplaat, vloerkolom ISO5211 - F10 en handwiel
- 1 geleidingsbeugel
Pakket 6
Geschikt voor montage in een open put/kamer en voorbereid voor de opbouw van een aandrijving op een vloerkolom.
Inhoud
- Wandafsluiter
- Montageset met chemische ankers en afdichtingsrubber
- Muur/vloerbeugel, vloerkolom ISO5211 - F10 en voorbereid op aandrijving
- 1 geleidingsbeugel
Pakket 7
Geschikt voor montage in een gesloten put/kamer en voorbereid voor de opbouw van een aandrijving op een vloerkolom.
Inhoud
- Wandafsluiter
- Montageset met chemische ankers en afdichtingsrubber
- Vloerplaat, vloerkolom ISO5211 - F10 en voorbereid op aandrijving
- 1 geleidingsbeugel

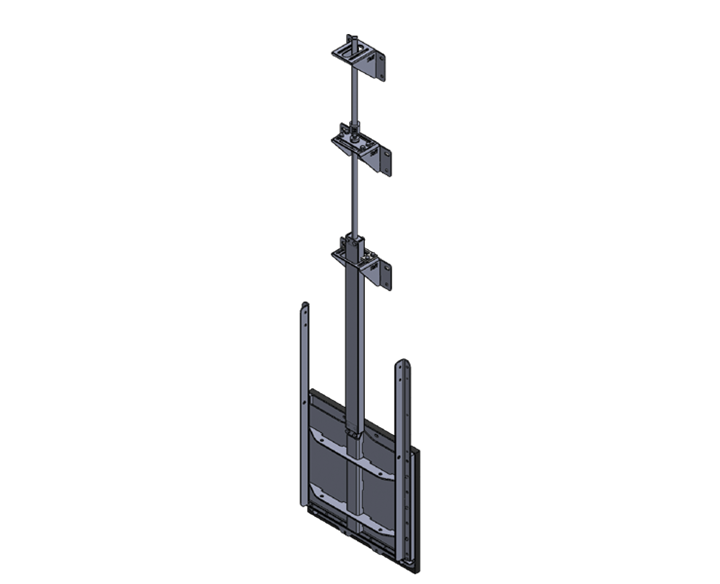

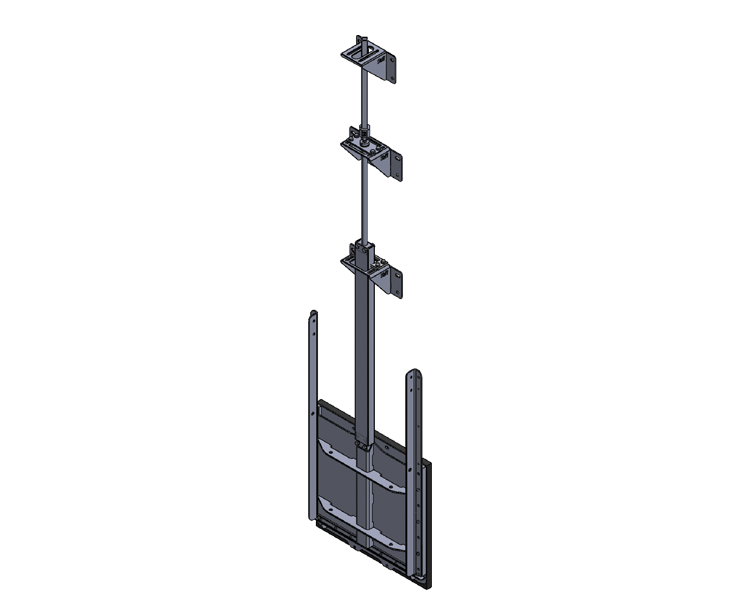

Pakket 8
Geschikt voor montage in een open of gesloten put/kamer en Voorbereid voor de opbouw van een aandrijving op een muurbeugel.
Inhoud:
- Wandafsluiter
- Montageset met chemische ankers en afdichtingsrubber
- Muurbeugel voorbereid op aandrijving tegen de wand gemonteerd
- 1 geleidingsbeugel

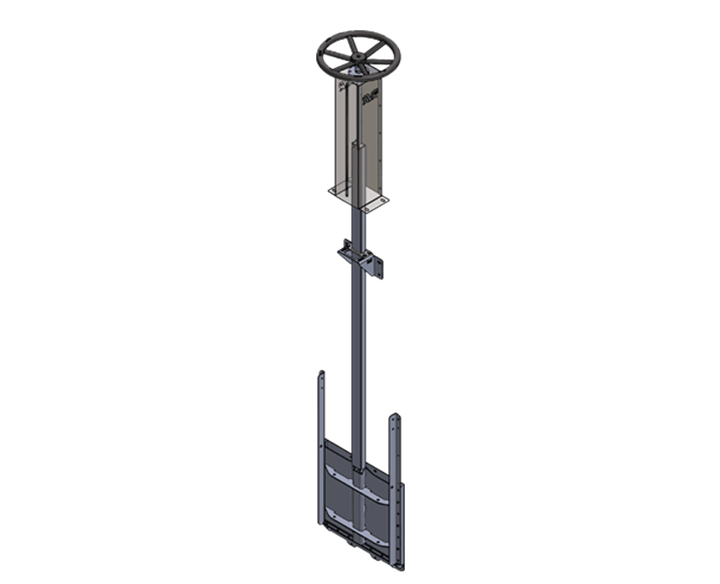

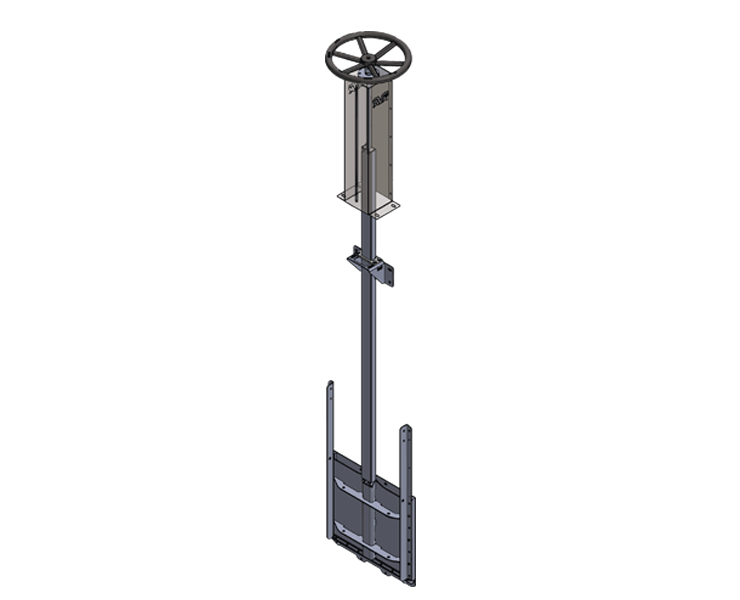

Pakket 11
Geschikt voor montage in een gesloten put/kamer en voorzien van een handwiel bevestigd op een vloerkolom. De spindelmoer beweegt boven het maaiveld.
Inhoud
- Wandafsluiter
- Handwiel
- Montageset met chemische ankers en afdichtingsrubber
- Vloerkolom waarbij de spindelmoer boven het maaiveld ligt

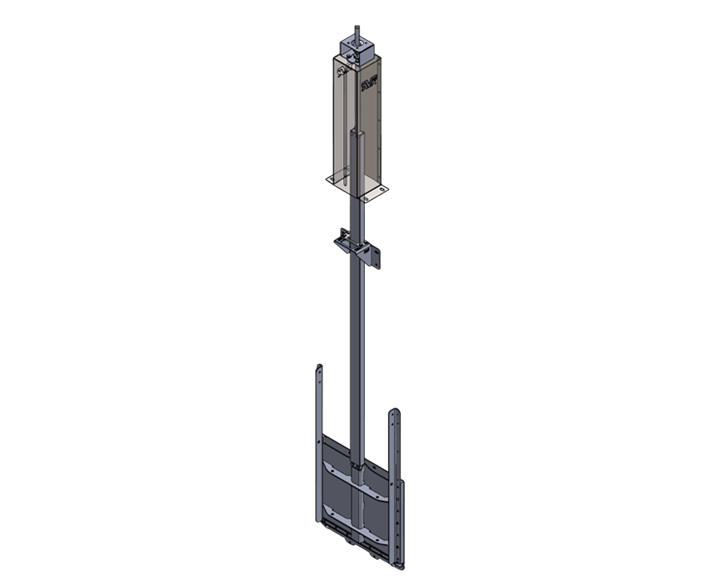

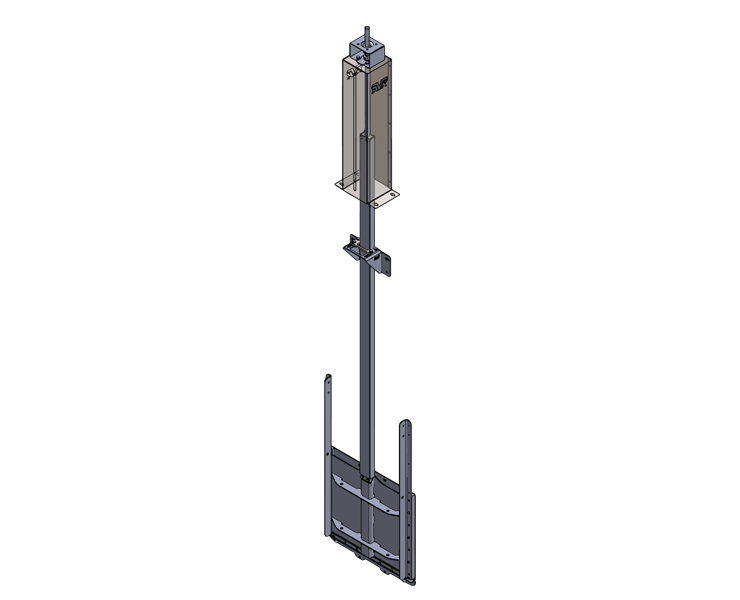

Pakket 12
Geschikt voor montage in een gesloten put/kamer en voorbereid voor de opbouw van een aandrijving bevestigd op een vloerkolom. De spindelmoer beweegt boven het maaiveld.
Inhoud
- Wandafsluiter
- Voorbereiding voor aandrijving
- Montageset met chemische ankers en afdichtingsrubber
- Vloerkolom waarbij de spindelmoer boven het maaiveld ligt
Voordelen type 2
- Spindel / spindel moer komen niet in contact met water
- Optie om sleutelkap te gebruiken
- Optie om eindstop te gebruiken
Nadelen type 2
- De actuator moet overstegen worden
- De civiele werken dragen de operationele stuwkracht
Pakketten
Download Installatie handleiding wandafsluiter
