Balkeerkleppen

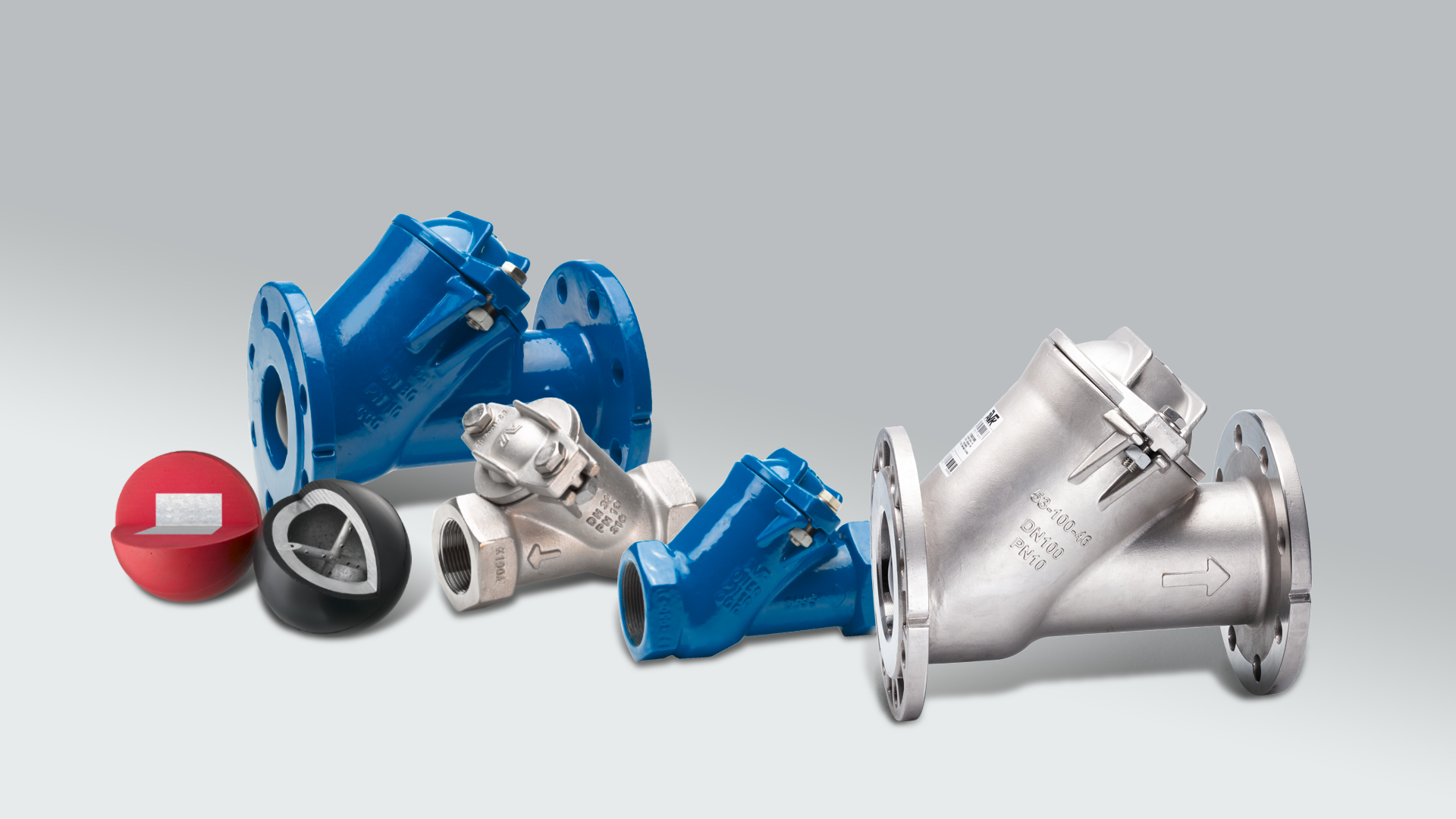

AVK biedt balkeerkleppen aan in DN 32 tot 600, standaard met NBR-rubber beklede bal. Optioneel met bal uit polyurethaan voor abrasieve media of wanneer een ander gewicht van bal nodig is om vibratie en waterslag te voorkomen. Het is mogelijk de kleppen zowel horizontaal als verticaal te installeren.

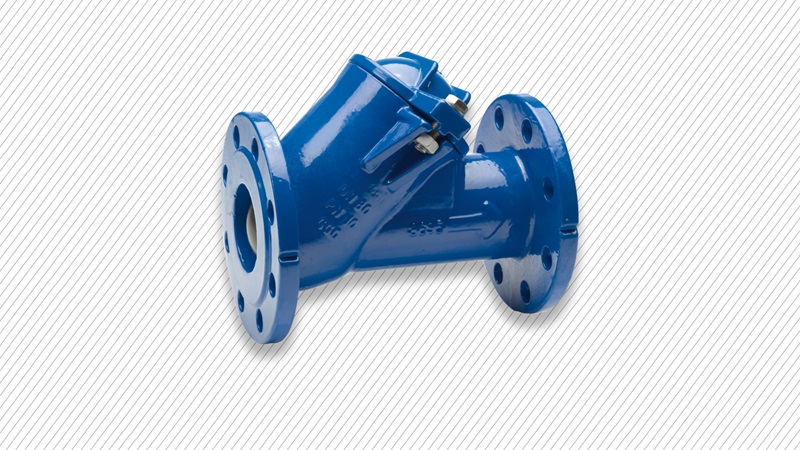

Wat is een balkeerklep?
Een balkeerklep opent wanneer druk in de leiding toeneemt en de bal in zijn zitting wordt geduwd. De zitting van de balkeerklep is machinaal bewerkt zodat de bal er perfect in past. Door de conische vorm van de kop wordt de bal richting de zitting geduwd.
Wanneer de pompcapaciteit niet krachtig genoeg is om de bal in zijn zitting te duwen is het mogelijk om een bal te kiezen met een lager gewicht. Wanneer er waterslag optreedt na het abrupt sluiten van de pomp(en) is de keuze van een zwaardere bal aan te raden.
Waar worden balkeerkleppen gebruikt?
Het doel van het gebruik van een balkeerklep is het voorkomen van terugstroming in een leidingsysteem. Vaak worden balkeerkleppen aan de uitlaatzijde van een pomp geplaatst om de pomp te beschermen. Balkeerkleppen worden vaak gebruikt in afvalwatertoepassingen, maar ook in brandbestrijdings- en irrigatiesystemen.

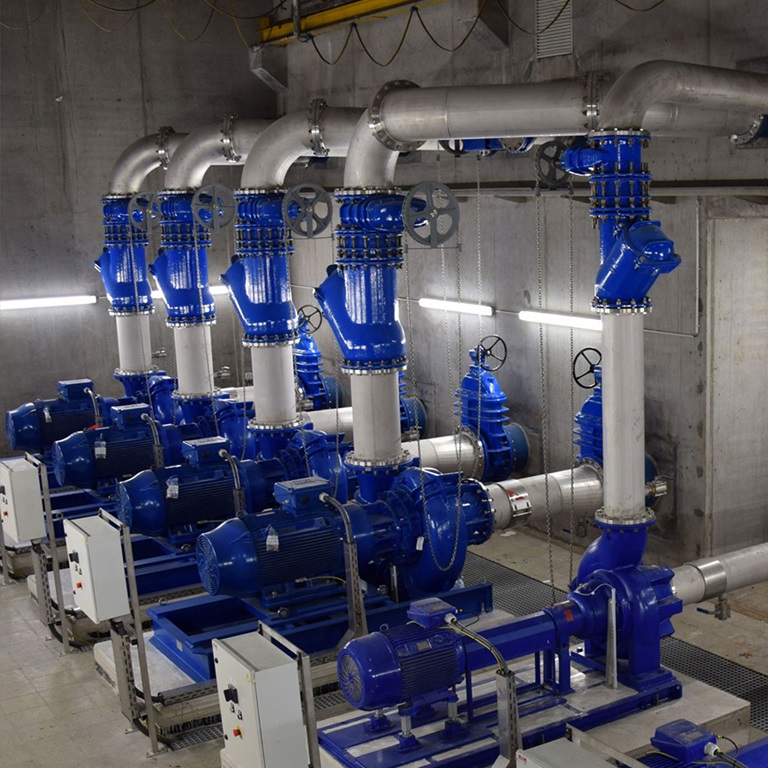

Balkeerkleppen krijgen in pompstations die zelden bezocht worden de voorkeur, omdat ze weinig onderhoud vragen, meestal maakt de bal geluid wanneer er onvoldoende pompcapaciteit of waterslag is.
Het ontwerp van AVK balkeerkleppen betekent minimaal onderhoud
AVK balkeerkleppen zijn zelfreinigend doordat de bal ronddraait tijdens gebruik, waardoor het risico van onzuiverheden op de bal wordt geëlimineerd. De standaard bal is ontworpen met een NBR rubber beklede metalen bal en de hardheid van het rubber is geoptimaliseerd, zodat de bal nooit blijft steken in de kamer. Polyurethaan ballen zijn geschikt voor agressieve media en wanneer verschillende balgewichten nodig zijn om lawaai en waterslag te voorkomen. Een volle doorlaat zorgt voor een volledige doorstroming tijdens lage druk en elimineert het risico van onzuiverheden op de bal, zodat een juiste afdichting gegarandeerd is.

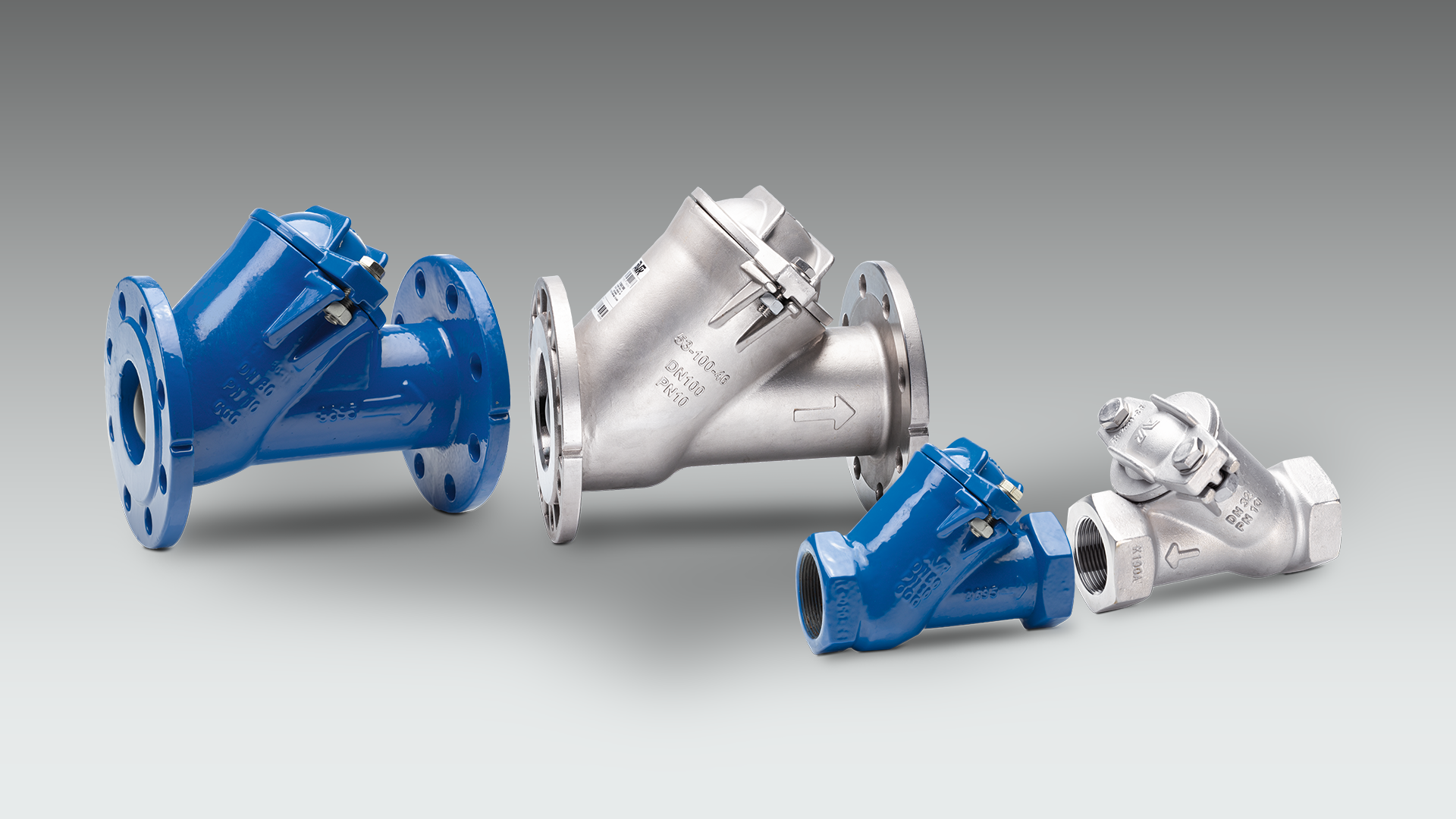

AVK balkeerkleppen zijn verkrijgbaar in nodulair gietijzer met epoxy coating aan de binnen- en buitenkant met flenzen in DN 50-600 en met inwendig BSP schroefdraad in DN 32-50. Bovendien zijn ze ook verkrijgbaar in roestvast staal AISI 316 voor installatie in een agressieve omgeving met flenzen in DN80, 100 en 150 en inwendig BSP schroefdraad in DN32-80.
Belangrijkste kenmerken
- Zelfreinigende constructie
- Volle doorlaat
- Verzekerde dichting bij minimale tegendruk
- Ballen in PUR beschikbaar voor abrasieve media
- Verschillende balgewichten beschikbaar
- In nodulair gietijzer of zuurbestendig roestvast staal
- Beschikbaar tot DN 600
Typische uitdagingen oplossen met een andere bal
Typische problemen - en hoe u deze omstandigheden kunt voorkomen met de juiste balkeerkleppen:
- Waterslag: gebruik een balgewicht van + 20%
- Trilling en resonantie van de balkeerklep: gebruik een ander balgewicht
- De bal blijft steken in de zitting: gebruik minimaal 60 shore rubber op de bal of gebruik een metalen kern in de bal
