Gepatenteerd stuursysteem met unieke kenmerken
AVK's diafragma gecontroleerde regelafsluiters zijn een veilige keuze. Ontworpen volgens EN 1074-5 bieden ze stabiliteit, accurate regeling, eenvoudig onderhoud en een lange levensduur aan elk leidingnetwerk.
Unieke kenmerken
De veilige keuze die u een nauwkeurige afregeling, eenvoudig onderhoud en een lange levensduur biedt:
- Alle niet-bekleedde metalen onderdelen zijn standaard vervaardigd uit roestvast staal AISI 316.
- De gietijzeren onderdelen zijn voorzien van elektrostatisch aangebrachte epoxybekleding (300 micron), GSK goedgekeurd.
- AVK’s eigen drinkwater goedgekeurde rubberonderdelen.
- Modulair stuursysteem maakt omvormen naar andere toepassingen mogelijk, zonder de afsluiter te vervangen.
- Keuze van verschillende open-/sluitsnelheid biedt volledige controle.
- Parabolisch plugontwerp zorgt voor een precieze afregeling en stabiliteit bij een laag debiet.
- Groot diafragma verzekert snelle reactie bij de minste wijziging in druk.
- Verhoogde zitting vermijdt cavitatie binnenin de afsluiter.
- Alle regelafsluiters zijn onderworpen aan een druktest volgens EN 1074-5 en hebben 10 jaar garantie.

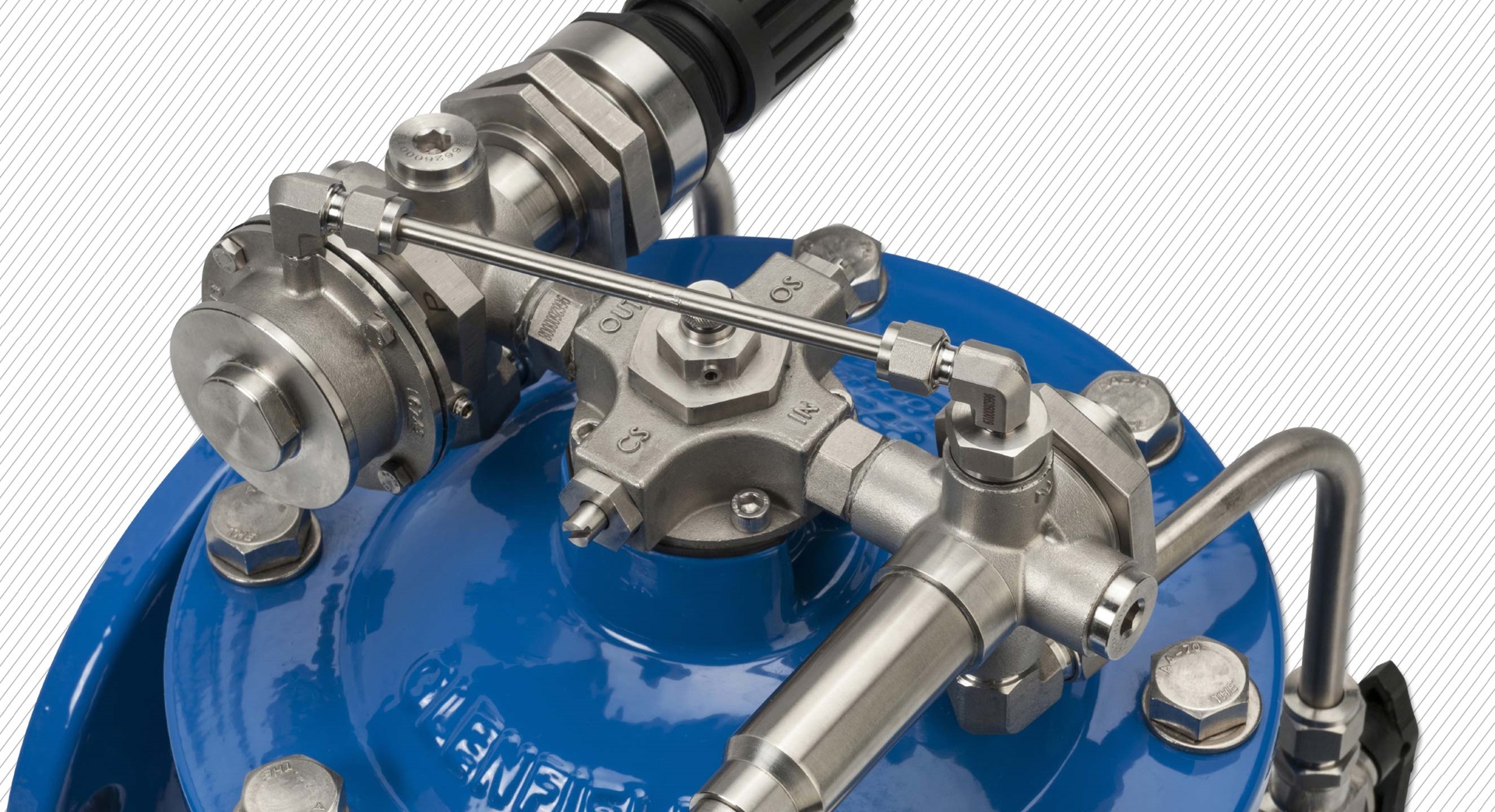

Modulair stuursysteem
Aangezien het stuursysteem omgevormd kan worden naar andere toepassingen zonder de afsluiter te vervangen, biedt het modulair ontwerp met z’n verwisselbare onderdelen een grote flexibiliteit. Het stuursysteem bestaat uit drie hoofdcomponenten:

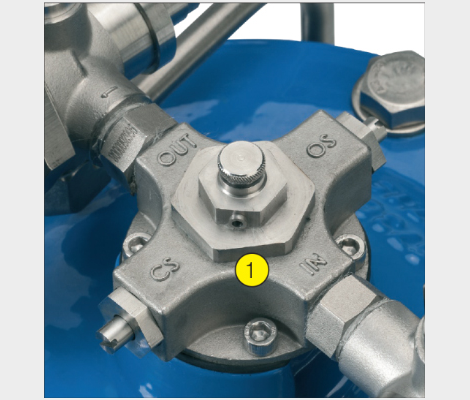

- Het distributieblok (1) verbindt het stuursysteem met de afsluiter. Het unieke design biedt de mogelijkheid om een verschillende open- en sluitsnelheid te kiezen, aan te passen met standaard gereedschap. Dit geeft een volledige controle in bv. situaties waar waterslag kan optreden.

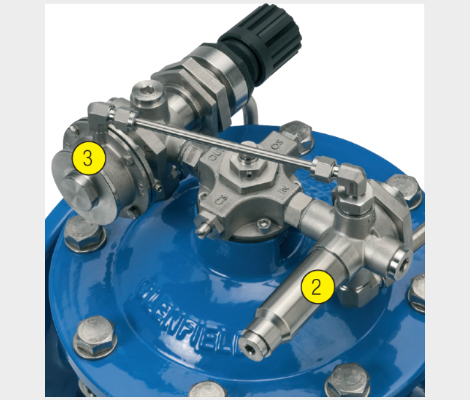

- De filter (2) kenmerkt zich door een groot debiet en eenvoudig onderhoud. De optionele spoelklep biedt ook een eenvoudige toegang voor reiniging, terwijl de afsluiter in werking is.
- Het hydraulische controleblok (3) kan omgevormd worden naar verschillende toepassingen. Door te draaien aan de zwarte knop, worden via het gebalanceerde stuurventiel heel precieze instellingen bereikt.
Compact ontwerp
Het externe leidingwerk is zeer compact en minder vatbaar voor schade tijdens installatie, in vergelijking met andere regelafsluiters. Het ontwerp is voorzien van onderdelen met standaard gasdraadaansluitingen, die gemakkelijk monteerbaar zijn met standaard gereedschap. Het lichaam en het deksel zijn gemaakt uit nodulair gietijzer met een elektrostatisch aangebrachte epoxybekleding, GSK gekeurd.Het diafragma wordt geproduceerd in AVK Gummi en is gemaakt uit drinkwater goedgekeuerd EPDM-rubber me t versterkt polyamide, alle niet-beklede inwendige onderdelen zijn vervaardigd uit roestvast staal AISI 316 en alle materialen zijn goedgekeurd volgens BELGAQUA.
Kenmerken ontwerp van de afsluiter

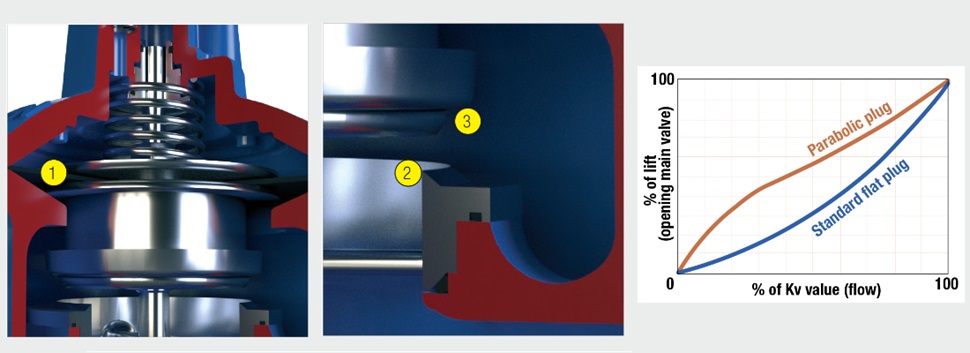

- Groot diafragma (1) verzekert een snelle reactie om de druk te veranderen. Zijn asymmetrisch axiale positie geeft minder spanning in bijna gesloten positie.
- Verhoogde zitting (2) vermijdt schade door cavitatie in het lichaam van de afsluiter.
- Parabolisch plugontwerp (3) biedt nauwkeurige afregeling, stabiliteit van het debiet en vermindert bovendien het ontstaan van geluid en trillingen. In de onderstaande grafiek worden deze prestaties vergeleken met een standaard plugontwerp.
