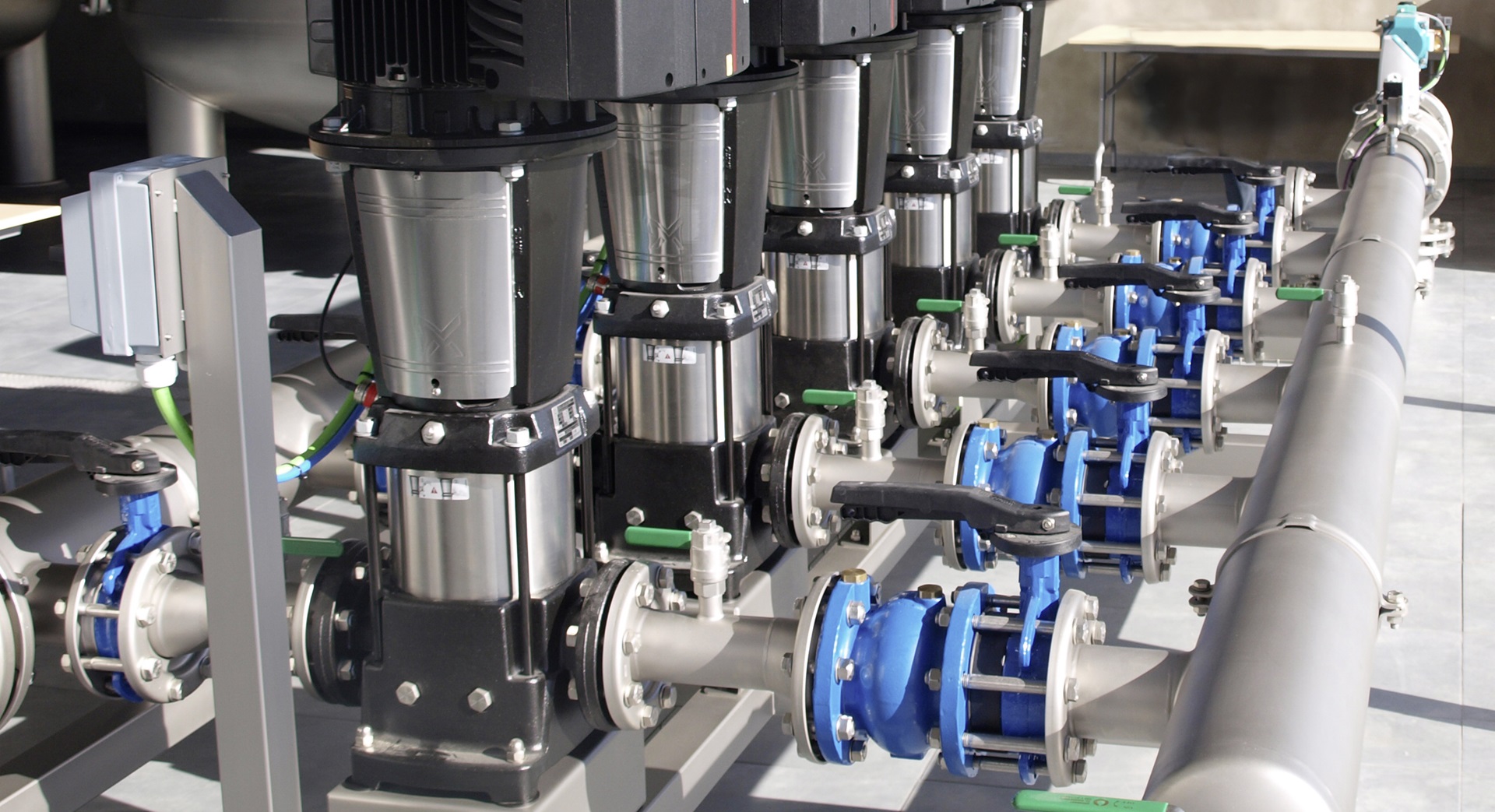

fire Centrische vlinderkleppen met losse voering geïnstalleerd

Centrische vlinderklep met losse voering

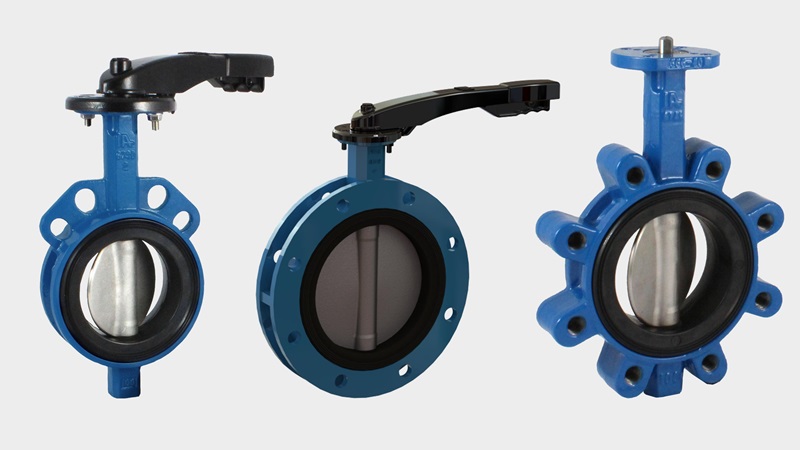

Ons gamma bevat wafer, lug en U-sectie vlinderkleppen in DN25 – 1600. Het klepblad en de voering zijn te verkrijgen in verschillende materialen. Volgende bedieningsvormen zijn beschikbaar: hendel, reductiekast met handwiel, elektrische en pneumatische actuatoren.

Het bolvormig ontwerp van de losse voering en de geïntegreerde lipafdichting verzekeren een nauwe afdichting met de spindel. Bovendien zorgt deze speciale vorm voor een unieke grip op het lichaam waardoor relatieve verplaatsing van de voering tijdens het gebruik wordt voorkomen. De geïntegreerde flenspakking maken een eenvoudige installatie tussen de flenzen mogelijk.



Kenmerken

  • Roestvast stalen spindel met positie-indicator die uitblazen voorkomt.
  • Gestroomlijnd klepblad uit zuurbestendig roestvast staal voor optimale KV-waarden en minimale slijtage van de voering
  • Vervangbare EPDM-voering
  • Gietijzeren lichaam met verlengde nek voor het aanbrengen van isolatie
  • Elektrostatisch aangebrachte epoxybekleding, 200µm

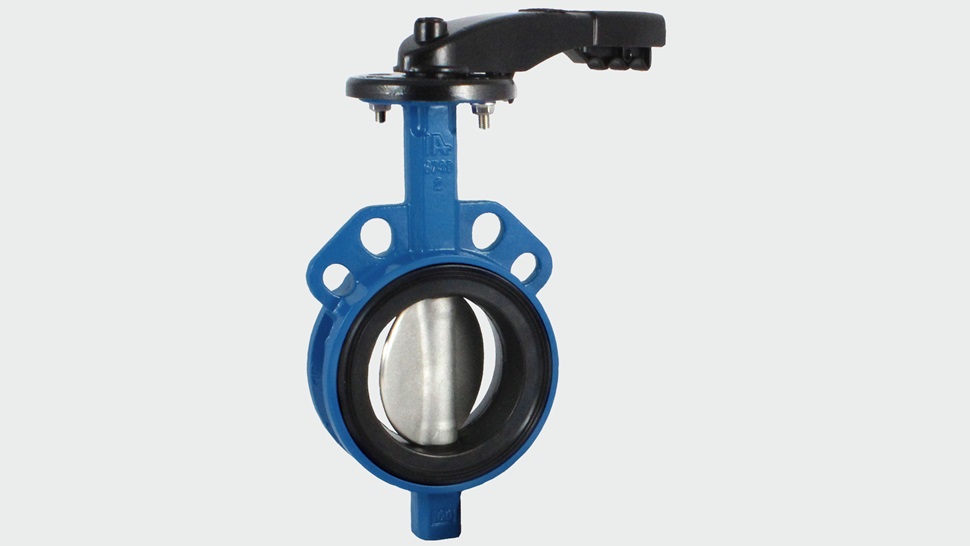

Centrische vlinderkleppen met losse voering serie 820

Specificaties productaanbod

  • Wafer: DN25 – 1000
  • Lug: DN25 – 600
  • U-sectie: DN 150 – 1600
  • EPDM-rubber voor drinkwater (Belgaqua)
  • Bedieningsvorm: hendel, reductiekast, pneumatische of elektrische actuator

Variant voor regelmatig gebruik

  • Wafer DN 25 – 400
  • Lug DN 50 – 400
  • EPDM-rubber (max. 130°C), zelfsmerende, met PTFE-gecoate stalen lagers en 200 µm polyutheraan coating

Toepassingen

Drinkwater: drinkwaterzuivering, -distributie, -aanvoer, pompinstallaties en HVAC
Afvalwater: beluchtingssystemen, afvalwaterinzameling, -uitstroom, pompinstallaties, membraaminstallaties
Industrie: koelwater en waterverwerking



Video

Centrische vlinderklep met losse voering

Productanimatie van onze centrische vlinderkleppen met losse voering, verkrijgbaar in wafer, lug en U-sectie.
